常用的地下管线探测方法

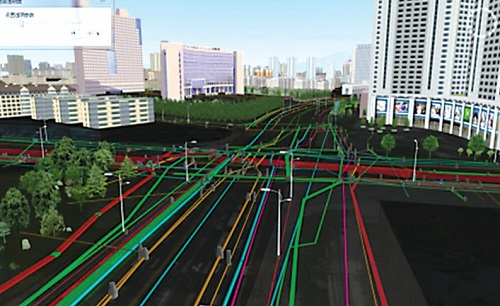

      由于城市地下介质的不均匀性、地下空间管线埋设方式多样等因素，随着城市的快速发展与基础设施的完善，城市的地下管线变得日益复杂，因此，要获取符合规定精度要求的管线数据信息就需要使用专门的仪器设备和采用特定的方法。目前管线探测行业所使用的仪器，用的较多的是电子感应类的，主要为金属管线探测仪，如目前国内主要使用的有英国雷迪公司的RD4000、LD500、RD7100、RD1100，美国DitchWitch公司的Subsite 910、960系列和日本富士株式会社的PL960、PL1100等。

目前常用的探测方法有：

（1）直接法：适用于有漏点的金属管线探测。主要有三种连接方式，双端连接、单端连接及远接地单端连接。即将发射机专用输出电缆的一端与被探测的金属管线相连接，另一端接地或街道金属管线的另一端，利用接收机搜索被探测金属管线产生电磁信号，对管线进行追踪定位。该方法能使接收机接受到较强的电磁信号，对管线的定位及定深精度都相对较高，但管线***有出漏点，并具备良好的接地条件，而且接地线应尽量与管线走向呈垂直状态分布，接地点在理论上是离激发源越远越好，但地线过长将造成旁侧管线的干扰。

（2）夹钳法：是利用管线探测仪配备的夹钳（又称耦合环）夹住被探测的管线，通过耦合环把电磁信号加载到被探测的管线上，以达到对管线追踪定位的目的。此方法信号强，定位和探测的深度较高，适用于管线直径小且不宜使用直接法探测的金属管线或电缆，如电力、电信类电缆、燃气入户管线等，但管线***有出漏点，而且被探测管线的直径***小于夹钳的大小。

（3）感应法：是利用发射机发射谐变电磁场，使被探测的地下管线产生感应电流而形成电磁场，通过接收机在地面接收地下管线所形成的电磁场，达到对被探测管线进行搜索、追踪、定位的目的。此法适用于出漏点较少而不便使用直接法探测的金属管线或电缆，因无需发射机电缆接管或接地，因而操作灵活方便。

（4）电磁波法：即地质雷达剖面扫描法，是利用脉冲雷达系统连续向地下发射高频电磁破，并由接收天线连续接收地下介质反射回来的电磁波，再经过专用软件处理，获取地下不同目标体雷达波的反射图像看，可以通过对图像进行分析解释，直接确定管线位置和埋藏深度。

（5）埋深测定：对金属管线而言，管线探测仪测定的管线埋深是管线中心至地面的垂直距离，实际工作中无论采用直接法还是感应法探测管线，其测深方法除英国雷达RD系列外，绝大部分以70%法为主，直接法为辅。70%测深法是与接收机天线高度相关的一个拟合值，即接收机在管线正上方时，能接收到电磁信号的上限值，该值的70%在管线两侧分别有一个等值点，这两个等值点间的距离即为目标管线在测定位置处的中心埋深。
