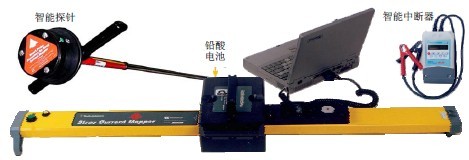

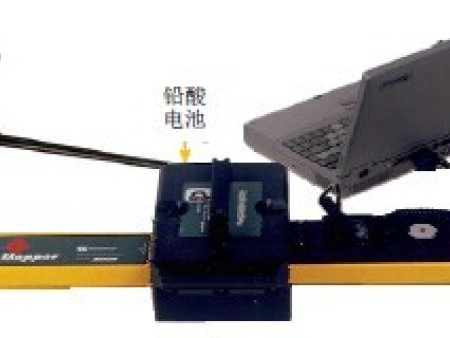

英国雷迪SCM杂散电流测绘仪

英国雷迪公司（Radiodetection）的SCM杂散电流测绘仪已经成为埋地钢质管道动态杂散电流检测的设备，英国雷迪SCM杂散电流测试仪可同时进行静态和动态杂散电流的两种检测。

英国雷迪公司（Radiodetection）的SCM杂散电流测绘仪已经成为埋地钢质管道动态杂散电流检测的设备，英国雷迪SCM杂散电流测试仪可同时进行静态和动态杂散电流的两种检测。

杂散电流测绘系统对检测评定管线上的杂散电流是一个即安全又经济有效的方法。SCM 能够检测埋地管道中杂散电流分布状况，该方法也能***记录防腐层破损点的泄漏电流。SCM 中的数据记录功能可连续 48小时记录数据。

SCM 功能特点：
1.快速评价从地表至管线间的杂散电流
2.测定由杂散电流影响的管段
3.***定出杂散电流的流入点和流出点
4.分辨杂散电流的频率和方向
5.辨别杂散电流的干扰源
6.查找阴极保护的故障
7.能提供各种杂散电流干扰问题的数据
8.提供长达 48小时的数据记录及档案

SCM 特性说明：
1.能经受 1 米高的落地测试
2.可兼容标准的手提电脑
3.标准的专用分析软件
4.48 小时电池寿命
5.能和 4 台智能中断器合作使用，同时测定信号源，***多可测 4组的磁性源

SCM 技术规格：
1. 智能感应板
1.1 数据显示：实时数据显示；
1.2 电池：可充电电池，连续供电大于48小时；
1.3 工作温度：-20 °C +50 °C；
1.4 环境保护：ENENEN
1.5 外形尺寸：124cm (L) x 28cm (W) x 20cm (H)；
1.6 重量：9.3公斤；
1.7 机壳：铝制防锈外壳、全防水设计；
1.8 冲击试验：可抵抗1米高处掉于水泥地面的冲击；
1.9 数据记录时间：48小时数据记录。

2. 智能探针：
2.1 在闹市区可以过滤不必要的交通信号干扰；
2.2 当电流信号微弱时，磁力计可与管道近距离接触，提高检测信号信噪比；
2.3 消除临近平行管道的电磁干扰；
2.4 在干扰区域实施非侵入式检测，提高检测精度；
2.5 抗冲击性能：全防水设计，可抵抗一米高处掉落水泥地面的冲击；
2.6 重量：1.2Kg；
2.7 尺寸：1500X300 X10mm。

3. 智能中断器50A ：
3.1 型号：50A；
3.2 开关设置：0-100秒内任意设定开/关时间；
3.3 电池：300小时连续供电，或在CP提供电源时连续工作；
3.4 控制：微处理器控制；
3.5 同步：标准的主/从同步；
3.6 机壳：铝制防锈外壳；
3.7 重量：2.5Kg；
3.8 尺寸：300X150X80mm。

4. JX-SCM杂散电流电位测量仪：
4.1 数据通道: 两通道；
4.2 检测功能: 管地电位、地电位梯度；
4.3 数据显示：模拟指针实时数据显示；
4.4 记录精度：0.1mV；
4.5 同步方式：GPS卫星同步；
4.6 记录方式：四种；
4.7 记录时间：24小时数据记录；
4.8 采样频率：64Hz；
4.9 电池：铅酸蓄池可充电，连续供电大于36小时；
4.10 记录媒介：SD卡；
4.11 软件：数据分析显示及控制软件；
4.12 重量：5.9 kg；
4.13 控制方式：掌上电脑（PDA)；
4.14 机壳: ABS塑料外壳、防水设计；
4.15 传输方式：蓝牙；
4.16 工作温度：- 20℃ + 50℃。

5. SC-DView中文杂散电流检测及数据分析软件：
5.1 全中文操作界面，方便仪器设置和数据分析；
5.2 查看SCM智能感应器获得的矢量数据（定位浏览器）；
5.3 查看SCM智能感应器提供的管道电流信息（信号浏览器）；
5.4 建立检测时间段，提供检测分析时间轴基础；
5.5 分析软件对单一数据进行波动分析，多数据进行对比分析、相似分析、衰减分析；
5.6 可以实现***多16组数据同时分析处理，通过分析杂散电流的强度度系数，最终分析数据相似度，生成检测数据相似度，为排流工作做前期准备和数据支持；
