供水管网检测新技术-管道CCTV检测机器人

       众所周知，我国是一个水资源及其匮乏的***，同时现有的水资源还存在着污染和浪费等问题。经过水厂处理后的饮用水，在通过管网输送到千家万户的 过程中，由于管网施工不达标、管网老化及管材质量差等问题，存在着大量的管网漏损情况，也导致了水资源的浪费与损失。根据资料统计，2012我国600多个城市的平均漏损率达到13.25%，部分城市甚至在24%以上，从以上这组数据可以看出情况的严重性，所以管网漏损的控制刻不容缓。

管网的漏损分为明漏和暗漏，明漏虽然在短时期内会造成大量的水资源漏损，但是由于其易被发现，可以在短时间内被修复，所以并不会对什么大问题，而如何及时发现暗漏，才是控制和解决水资源损失，降低漏损的根本所在。

近年来，针对暗漏的主要传统方法有听音法、水平衡分析法、夜间流量法和压力分析法等。这些管网检测方法在***程度上都有局限性，所以还需要结合一些新的管网检测技术。

管道CCTV检测机器人是专门应用于地下管道检测的工具，该系统出现于20世纪50年代，技术的成熟期是该世纪的80年代。通常，CCTV系统安装在一台迷你校车上，可以进入管道进行摄像记录。技术人员根据检测录像，进行管道判断，以此确定下一步管道修复采用哪种方法比较合适。

现如今生产CCTV检测系统的产商有很多，例如：IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint 与Radiodetection等众多公司。虽然CCTV检测系统种类繁多，但是其功能确各不相同。通常，CCTV检测系统有自走式和牵引式两种。由于近年来自走式CCTV检测系统操作技术越来越成熟，所以成为当下的主流。

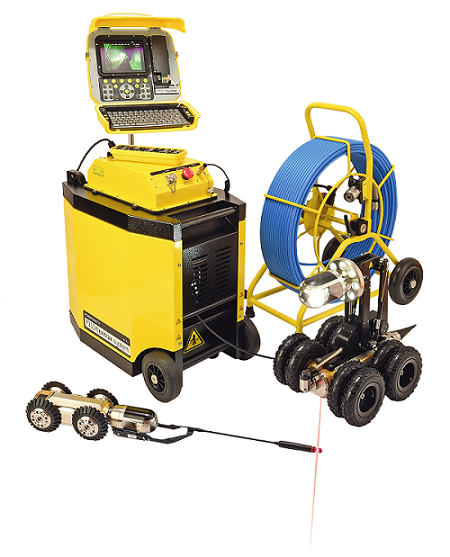

雷迪P350管道CCTV检测系统是一款高清型管道CCTV检测机器人,它主要是由以下部件组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器等组成，通过机器人对管道内部全程摄像，实时、连续记录管道内部实际情况，技术人员根据传回的图像资料确定实地位置、判断病害性质，从而实现对管网的结构性、功能性检测。可采用平板、笔记本电脑或者专用工业控制器作为主控,自由选择无线或有线方式连接,实时显示、存储髙清检测视频。广州管道cctv检测过程中,可快速抓取缺陷图片,检测完成后,可立即得到检测报告。此外,可以在检测的过程中实时获取管道的坡度曲此判断管道内部沉积情况。

管道检测主要分为结构状况检测和功能性状况两大类

结构性状况：指的是管道本身的状况，例如管道接头、管壁、管基等一系列状况，该项指标与管道的结构强度和使用寿命密切相关；

功能性状况：指的是在管道运行过程中出现的状况，例如管道上集结油脂、管内泥沙沉积等等，它与管道的通水能力有关，通常可以通过管道养护疏通而得到改善，对管道的寿命影响不会太大。

国内应用此项技术的城市较少，上海、北京、广州、深圳等大城市近两年来以做了不少的尝试。广州迪升集团在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工程项目，因此受到广大业主的一致好评。国外一些发达***已经建立了自己的技术体系。而且各个***的做法和标准都不一样，其中英国WRC（水务中心）标准、丹麦标准和日本标准具有***的代表性。除了标准之外，许多***还颁布了法规文件，真正将这一项事业纳入法制化轨道。就比如英国规定了排水管道应该依据管龄的长短，每隔1-5年就要进行检查。日本则是规定10年检查一次，而如果管龄超过30年的，每隔7年检查一次。广州水务局目前也在起草法规性文件，对管道的检测主体、周期和经费等作出规定。除了排水管道之外，广州的自来水、煤气（天然气）管道也已经开始使用CCTV检测技术。

广州迪升为城市建设和企业的改扩建工作获取准确的地下空间数据提供技术服务www.gddisheng.com
