城市地下燃气管网定位新技术

       由于城市地下燃气埋地管线和给水管线、排污管线、供暖管线、电缆、光纤等交织在一起，因此形成了一张错综复杂的地下管网，给管线的维修改造和检测定位带来许多困难，如果发生事故时容易造成严重的损失。***在城市燃气管网的安全运行方面的要求也越来越高，提高燃气管网的安全可靠性因此也广受关注，室外埋地管网的初期建设、运行使用以及后期检测等相关问题亟待解决。

1、城市燃气管网检测与管理方面的问题

目前城市地下燃气管网用的较多的还是钢质管道，在加上近些年PE管技术的成熟，PE管凭借优良的性能、低廉的价格和维护成本逐渐得到广泛应用，形成了目前城市燃气管网钢制管道和PE管同时应用的局面，有的城市燃气全部使用PE管，这就对管道的设计、建设、维修和检测提出了一些新的课题。目前城市燃气管网在运行过程中所面临的问题主要有以下几方面：

1.1 城市燃气埋地钢质管线定位与检测过程中干扰因素多

燃气管线与给水管线、排污管线、供暖管线、电缆等交织在一起，形成错综复杂的地下管网，受电磁感应作用的影响，对钢质管线的检测定位存在干扰。

1.2 钢管、PE管结合使用给检测带来困难

钢管、PE管的检测采用不同检测手段和方法，在检测过程中如果不能事先明确钢管、PE管的位置及结合点，就容易出现问题。

1.3 埋地管道漏气点难以确定

由于泄漏的气体会沿着土壤介质的缝隙流动，在***范围内都能查出燃气泄漏，因此准确定位有***难度。

1.4 PE管线定位困难

在城市建设过程中，经常需要准确定位PE管线的位置及埋深，由于在设计、建设初期未对此问题妥善处理，造成检测困难。

2、问题探讨与解决思路

2.1 钢管检测过程中的干扰问题

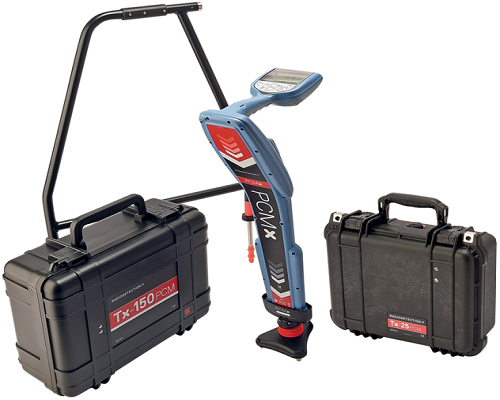

给水管线、排污管线、供暖管线、电缆、通讯线路等管道与燃气管道比较接近，走向也与燃气管道并行或者在同一管沟，这些都容易对管道造成干扰，需要充分利用防腐层检测仪的功能，根据现场情况灵活选取加电点，根据电流信号的大小、方向及管道埋深来确认，同时借助企业的管道平面图以及现场的管线位置进行综合判断，把燃气管道与其他管道区分开。

2.2 钢管、PE管检测问题

随着PE管的普及应用，很多城市燃气采用钢管和PE管结合使用的方式，由于PE管具有不导电等特性，在检测过程中要采用区别于钢质管道的方法。如果对埋地管线状况不了解，将检测钢质管道的设备用于检测PE管道，会得到错误的结果，例如将防腐层检测仪用于检测PE管道，仪器会显示错误信号，而这种状况在接地不良时也会发生，会造成检测困扰。因此保存好管道竣工资料，明确管道性质，对于管道检测极其重要。

2.3 燃气泄漏点定位问题

在巡线过程中，用嗅敏仪检测到可疑漏气点，由于管道埋在地下，不容易准确定位。对于钢质管道需要采用管线防腐层检测仪与嗅敏仪相结合的办法，先确定漏气管线的大致范围，利用防腐层检测仪把该范围内的破损点逐一检出，然后在各个破损点周围打孔，用嗅敏仪再次检测，一般检出气体浓度大的位置是漏气点的可能性***，需要开挖进行验证。对于PE管，在气体泄漏的可疑范围内在地面多打孔，通过检测孔内气体浓度判断漏气点。

2.4 PE管线定位问题

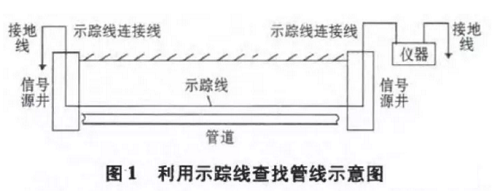

城市燃气PE管的定位与埋深检测一直是难点，适用于钢管的防腐层检测仪由于PE管的不导电性而无法直接使用，需要利用示踪线进行检测，如图1所示。按照CJJ63-2008《聚乙烯燃气管道工程技术规程》，敷设PE管道时，需要沿管线埋设示踪线，要保证示踪线有良好的导电性和有效的电气连接，并设置信号源井旧J。为了准确确定管线埋深，应把示踪线紧贴管道埋设，并且在管道顶部还是侧面需要提前统一标准，示踪线要具有***的强度，并且进行绝缘，信号源井可以充分利用阀井来进行设置。对于未能按照规范安装示踪线的PE管道，其安全风险、管理风险显著提高，应该视为安全隐患。

另外，在PE管线建设初期做好标识，包括沿路设置管道示意图，地面设置管道标识等，在PE管的运行使用过程中能有效降低管理成本。

3、应用情况

3.1 城市燃气管网检测

在某市进行燃气管网检测，管网中钢管、PE管结合使用，环境复杂，干扰因素多，给检测带来***困难。根据2.2中给出的方法首先明确管道性质，然后根据钢管、PE管不同特点采用不同的检测方法，根据2.1中方法，结合现场情况合理选择加电点，查找管线取得了较好的效果，能准确判断目标管线，给后续工作打下基础。

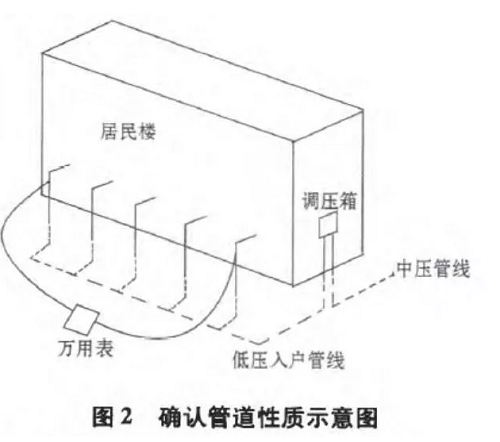

在不明确管道是钢管还是PE管的情况下，根据现场经验，采用一些简单的技术手段就可以判断管道性质。

3.2 燃气管网泄漏点检测

根据2.3中利用管线防腐层检测仪与嗅敏仪相结合的方法，对某市燃气管网埋地钢制管道进行泄漏检测，确定燃气泄漏点1处。如图3所示，圈中位置为管道腐蚀穿孔，穿孔处手感光滑，边缘较清晰，判断为杂散电流干扰，此处未进行阴极保护，造成杂散电流腐蚀穿孔。如果城市燃气管网按照规范按照牺牲阳极保护，能显著降低腐蚀几率。
